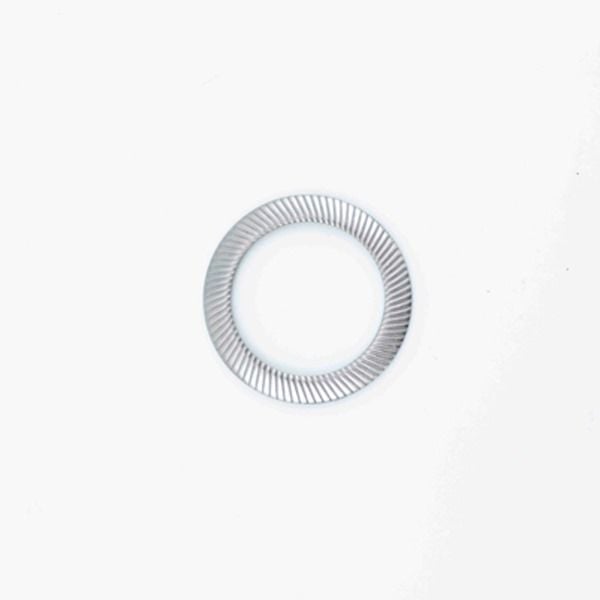

Paslanmaz İmbus Pulu (DIN9250)

Paslanmaz İmbus Pulu (Emniyet Pulu) için 304 kalite (A2) teknik ölçü tablosu aşağıdadır.

Bu pullar tırtıllı yapısı sayesinde titreşime karşı emniyet sağlar ve imbus cıvata kafasına tam uyum gösterir.

• Malzeme: A2 / 304 Kalite Paslanmaz Çelik.

• Tasarım: Çift taraflı tırtıllı yüzey, cıvata başının gevşemesini fiziksel olarak engeller.

• Uygulama: Standart düz pullara göre dış çapı daha dardır; bu sayede silindir başlı imbus (DIN 912) cıvataların yuvalarına rahatça sığar.

• Kullanım Alanı: Titreşimin yüksek olduğu makine gövdeleri, elektrik panoları ve otomotiv montajları.





  DIN 9250 Paslanmaz İmbus Pulu (304 Kalite - A2)



  DIN 9250 tırtıllı emniyet pulları, özellikle titreşimli ortamlarda silindir başlı imbus cıvataların (DIN 912) gevşemesini önlemek için tasarlanmıştır. Çift taraflı tırtıllı yapısı sayesinde hem yüzeye hem de cıvata başına yüksek tutunma sağlar.





  Teknik Özellikler ve Ölçü Tablosu













































  Anma Ölçüsü (M)	İç Çap (d1) mm	Dış Çap (d2) mm	Kalınlık (s) mm
  M3	3.20	5.50	0.45
  M4	4.30	7.00	0.50
  M5	5.30	9.00	0.60
  M6	6.40	10.00	0.70
  M8	8.40	13.00	0.80
  M10	10.50	16.00	1.00
  M12	13.00	18.00	1.10
  M16	17.00	24.00	1.30
  M20	21.00	30.00	1.50





      [Image of DIN 9250 safety washer technical drawing showing inner diameter d1, outer diameter d2 and thickness s]
